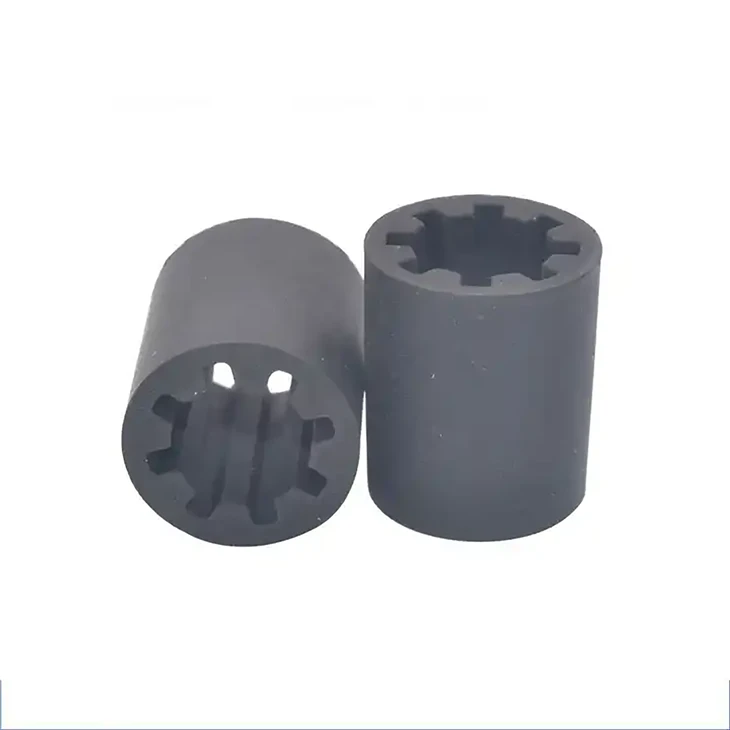

بوش لاستیکی خاردار سفارشی - هندسه های داخلی قالب گیری دقیق
در مجموعه‌های مکانیکی پیشرفته، یک بوش استوانه‌ای استاندارد با یک سوراخ گرد ساده اغلب برای انتقال گشتاور یا جلوگیری از لغزش دورانی کافی نیست. الفبوش لاستیکی خارداریک جداساز الاستومری با دیواره ضخیم و بسیار تخصصی-که با نمایه داخلی پیچیده-مثل یک سوراخ ستاره-شکل، خاردار یا مخروطی طراحی شده است. هنگامی که روی یک محور فلزی تطبیق شده لغزیده می شود، دندانه های لاستیکی داخلی کاملاً با چرخ دنده فلزی به هم متصل می شوند. این طراحی به بوش اجازه می دهد تا گشتاور چرخشی را منتقل کند در حالی که همزمان به عنوان یک ضربه گیر عظیم عمل می کند، لرزش پیچشی را کاهش می دهد، ناهماهنگی های جزئی محور را در خود جای می دهد، و صدای زنگ زدن فلز تند-به-فلز را حذف می کند. این راه‌حل ضد لرزش نهایی برای ستون‌های فرمان، کوپلینگ‌های محرک انعطاف‌پذیر و اتصالات محوری سنگین-می‌باشد.
در Best Seal، ما یک تولید کننده برتر B2B OEM هستیم که در این زمینه تخصص داریمسفارشی سازی شدید بوش های لاستیکی. عملیات از ماتسهیلات دارای گواهی ISO و TÜV، ما در جایی که سایر کارخانه ها شکست می خورند برتری داریم: قالب گیری دقیق هندسه های داخلی پیچیده. ایجاد یک سوراخ داخلی کامل به شکل{1}به شکل ستاره دار، نیازمند ماشینکاری بی عیب و نقص CNC پین های هسته قالب و کنترل دقیق نرخ انقباض لاستیک در طول ولکانیزاسیون است. ما{3}}الاستومرهای بادوام ترکیبی مانند پلی‌اورتان با گشتاور بالا (PU)، روغن-مقاوم NBR، و لاستیک طبیعی با خستگی بالا (NR) را سفارشی می‌کنیم تا اطمینان حاصل کنیم که خطوط داخلی زیر بارهای سنگین از بین نمی‌روند یا بریده نمی‌شوند. چه به یک سوراخ ستاره ای 6 نقطه ای، یک اسپلاین پیچ خورده یا یک دهانه مخروطی با شیب تند نیاز داشته باشید، ما مشخصات دقیقی را برای جفت شدن بی عیب و نقص با سخت افزار فلزی شما مهندسی کرده ایم. همه بوش های سفارشی تحت ما تایید می شوندپروتکل کیفیت دقیق AQL 0.25/0.40، به طور کاملمدیریت کیفیت مطابق با استانداردهای IATF 16949. اولین-نمونه‌های اولیه مقاله با نمایه‌های داخلی سفارشی تحویل داده می‌شوند12-15 روز.
سفارشی سازی OEM: مهندسی حفره داخلی
قطر داخلی (ID) بوشینگ عملکرد مکانیکی آن را تعیین می کند. ما سفارشی سازی بی حد و حصر داخلی را برای حل چالش های مونتاژ خاص شما ارائه می دهیم:
⚙️ سوراخ‌های شکل‌دار / ستاره-
طراحی شده برای جفت شدن با محورهای محرک اسپلینت. دندانه‌های لاستیکی داخلی به طور ایمن شافت را می‌گیرند و از چرخش آزاد جلوگیری می‌کنند و در عین حال به بدنه خارجی دیواره ضخیم{2} اجازه می‌دهد تا بارهای ضربه‌ای پیچشی شدید را در هنگام راه‌اندازی موتور یا تعویض دنده جذب کند.
📐 دهانه های مخروطی / مخروطی
یک سوراخ داخلی مخروطی برای برنامه‌های فشرده{0} مناسب ایده‌آل است. همانطور که بوش بر روی یک پین فلزی مخروطی منطبق فشار می‌یابد، لاستیک به تدریج فشرده می‌شود و یک مهر و موم گوه-خود مرکزی و بسیار محکم ایجاد می‌کند که تمام شیب‌های مکانیکی را از بین می‌برد.
⏹️ نمایه های مربع، سحر و جادو و کلید
می‌توانیم سوراخ‌های مربعی دقیق، سوراخ‌های شش ضلعی یا شکاف‌های تک-کلیدی را در بوشینگ قالب‌بندی کنیم. اینها صرفاً برای اهداف ضد چرخش-استفاده می‌شوند و اطمینان حاصل می‌کنند که بوش در جهت خاصی نسبت به پیچ نصب قفل می‌شود.
مهندسی الاستومر برای کاربردهای-گشتاور بالا
هنگامی که اسپلاین های داخلی گشتاور را منتقل می کنند، دندانه های لاستیکی تحت نیروهای برشی بسیار زیاد قرار می گیرند. انتخاب الاستومر درست و با ماندگاری بالا برای جلوگیری از کنده شدن خطوط بسیار مهم است:
| انتخاب مواد | نمایه عملکرد پویا | بهترین محیط کاربردی |
|---|---|---|
| پلی اورتان (PU) | حداکثر مقاومت برشیمقاومت فوق العاده در برابر سایش و پارگی. PU ریخته‌گری را می‌توان بسیار سخت کرد (تا 95 مقیاس Shore A یا Shore D)، این اطمینان را می‌دهد که خطوط داخلی هرگز تحت گشتاور عظیم از بین نمی‌روند. | کوپلینگ‌های ماشین‌های سنگین، بوش‌های ستون فرمان موتوراسپرت، رباتیک صنعتی-بالا. |
| لاستیک طبیعی (NR) | حداکثر عمر خستگی.هیسترزیس کمتر از PU است، به این معنی که میلیون ها بار بدون ایجاد گرمای داخلی خم می شود. Splines در نهایت سریعتر از PU تحت گشتاور خالص فرسوده می شود، اما جداسازی ارتعاش کلی برتر است. | اجزای شاسی خودرو، پایه های صفحه ارتعاشی، کاربردهای کلی تعلیق. |
| NBR (لاستیک نیتریل) | ایمنی روغن و گریس.استحکام پارگی متوسط همراه با مقاومت عالی در برابر روان کننده های نفتی-. | اسپلاین های گیربکس داخلی، کوپلینگ های پمپ هیدرولیک، هر محیطی با پاشش مداوم روغن. |
| EPDM | آب و هوا و ایمنی UV.برای قرار گرفتن در معرض در فضای باز عالی است، اما قدرت پارگی کمتری در مقایسه با NR یا PU دارد. برای پیچش‌های{1}}با گشتاور بالا توصیه نمی‌شود. | بلوک‌های نصب استاتیک در فضای باز، عایق‌های لرزش مخروطی HVAC، محیط‌های غیر نفتی. |
Precision Core-Pin Machining & IATF 16949
راز یک سوراخ درونی{0}}به شکل ستاره دار یا کامل در پین هسته فولادی قالب نهفته است. ما از ماشینکاری CNC 5 محوری و ماشینکاری تخلیه الکتریکی (EDM) برای ایجاد پین‌های هسته فولادی بی‌عیب و نقص که نمایه داخلی مورد نیاز شما را کاملاً منعکس می‌کند، استفاده می‌کنیم. ما به دقت نرخ انقباض خاص ترکیب الاستومری انتخابی را محاسبه می‌کنیم، و اطمینان می‌دهیم که وقتی لاستیک داغ سرد می‌شود، سوراخ خاردار به میزان دقیق و سطح میکرون تحمل لازم برای محکم گرفتن شفت فلزی شما منقبض می‌شود. همه بوش های قالب گیری سفارشی تحت ما تایید شده اندپروتکل کیفیت دقیق AQL 0.25/0.40، به طور کاملمدیریت کیفیت مطابق با استانداردهای IATF 16949برای ایمنی خودرو
کاربردهای صنعتی و خودروسازی
★┊ انتقال نیرو، سیستم های فرمان، و ماشین آلات سفارشی
پروفایل های داخلی بسیار سفارشی ما چالش های پیچیده یکپارچه سازی مکانیکی را حل می کند:
- ◌ کوپلرهای ستون فرمان:بوش‌های PU شیاردار، محور فرمان را به قفسه فرمان متصل می‌کنند و ورودی چرخشی دقیقی را منتقل می‌کنند و در عین حال بازخورد سخت را از چاله‌ها جذب می‌کنند.
- ◌ کوپلینگ های محرک انعطاف پذیر:درج‌های لاستیکی ستاره‌ای{0}} که بین دو فک فلزی برای انتقال نیرو در پمپ‌ها و کمپرسورهای صنعتی قرار می‌گیرند و به عنوان یک بخش سایش قربانی برای صرفه‌جویی در قطعات فلزی گران‌قیمت عمل می‌کنند.
- ◌ پایه های میله پیچشی:بوش‌های دیواری ضخیم- با نیمرخ‌های داخلی شش گوش یا شیاردار که برای لنگر انداختن سیستم‌های تعلیق میله‌های پیچشی در کامیون‌های سنگین- و خودروهای زرهی استفاده می‌شوند.
- ◌ فیدرهای ارتعاشی:بوش های مخروطی سفارشی-به عنوان پایه های فنری قابل تنظیم-برای جداسازی ارتعاشات با فرکانس بالا-در ماشین آلات مرتب سازی صنعتی استفاده می شود.
مهندسی معکوس نمایه سفارشی شما
بسیاری از مشتریان OEM ما برای ماشین آلات قدیمی که فایل‌های CAD اصلی دیگر وجود ندارند، نیاز به تعویض بوش‌های اسپلیند دارند. ما خدمات مهندسی معکوس یکپارچه- ارائه می دهیم.
| سرویس OEM | چگونه آن را اجرا می کنیم |
|---|---|
| تکرار نمونه فیزیکی | بوش لاستیکی فرسوده- یا شافت فلزی واقعی را برای ما ارسال کنید. ما از اسکنرهای نوری سه بعدی با وضوح بالا-برای ترسیم هندسه دقیق خطوط (پیچ، عمق، زاویه) و طراحی یک قالب لاستیکی مناسب استفاده خواهیم کرد. |
| تنظیم سختی (دورومتر) | اگر بوش های آتل دار فعلی شما خیلی سریع پاره می شوند، می توانیم شکل دقیق آن را تکرار کنیم اما آن را در مواد بسیار سخت تری (مانند 90 Shore A Polyurethane) قالب بزنیم تا به طور تصاعدی طول عمر را افزایش دهیم. |
| خطوط لاستیکی-به-فلزی | برای انتقال نهایی گشتاور، می‌توانیم لاستیک را روی یک آستین فلزی داخلی قالب‌گیری کنیم (ایجاد یک بلوک بی‌صدا متصل). اسپلاین فلزی شفت را کاملا درگیر می کند، در حالی که بدنه لاستیکی بیرونی ضربه را جذب می کند. |
انطباق و مدیریت کیفیت
بهترین بیانیه کارخانه OEM Seal:1. ما یک کارخانه گواهی ISO و TUV هستیم. ما در صنعت لاستیک برای بیش از 20 years.3 متخصص هستیم. همه محصولات ما می تواند RoHS، REACH، UL compliant.4. مدیریت کیفیت مطابق با استانداردهای IATF 16949.5. استانداردهای دقیق AQL 0.25/0.40 برای دقت ابعادی.
سوالات متداول بوش لاستیکی خاردار
❓ آیا خطوط لاستیکی داخلی در اثر گشتاور شدید پاره می شوند یا پاره می شوند؟
اگر با لاستیک نرم استاندارد (مانند 50 Shore A EPDM) ساخته شوند، بله، احتمالاً تحت بار چرخشی سنگین برش خواهند داشت. به همین دلیل است که ما به شدت توصیه می کنیم که پلی اورتان با طول سنج بالا (80-95 Shore A) یا لاستیک طبیعی تقویت شده ویژه برای کاربردهای اسپلینت شده مشخص شود. PU استحکام پارگی عظیمی دارد و تقریباً مانند یک پلاستیک سفت و سخت عمل می‌کند و از دست نخورده ماندن اسپلاین‌ها و در عین حال میرایی ارتعاش حیاتی اطمینان می‌دهد.
❓ چرا ابزارآلات برای یک سوراخ خاردار در مقایسه با یک سوراخ گرد گرانتر است؟
یک قالب برای یک سوراخ گرد استاندارد از یک پین فولادی ساده و صاف در مرکز حفره قالب استفاده می کند. برای ایجاد یک اسپلاین داخلی، باید یک پین هسته فولادی پیچیده به شکل دنده-CNC و سیم-EDM کنیم. علاوه بر این، استخراج یک بخش لاستیکی پخته شده از یک پین اسپلینت نیازمند مهندسی دقیق رهاسازی قالب برای جلوگیری از پاره شدن دندان‌های لاستیکی تازه در طول قالب‌گیری است.
❓ آیا می توانید یک بوش با قطر بیرونی مخروطی (OD) و قطر داخلی خاردار (ID) بسازید؟
کاملا. این یک نیاز متداول برای فشار دادن هاب درایو{1} است. ما می‌توانیم هر ترکیبی از هندسه خارجی (مخروطی، فلنج‌دار، شیاردار) را با هر هندسه داخلی (شکل‌دار، ستاره-، هگزا) در همان ابزار سفارشی قالب‌گیری کنیم.
