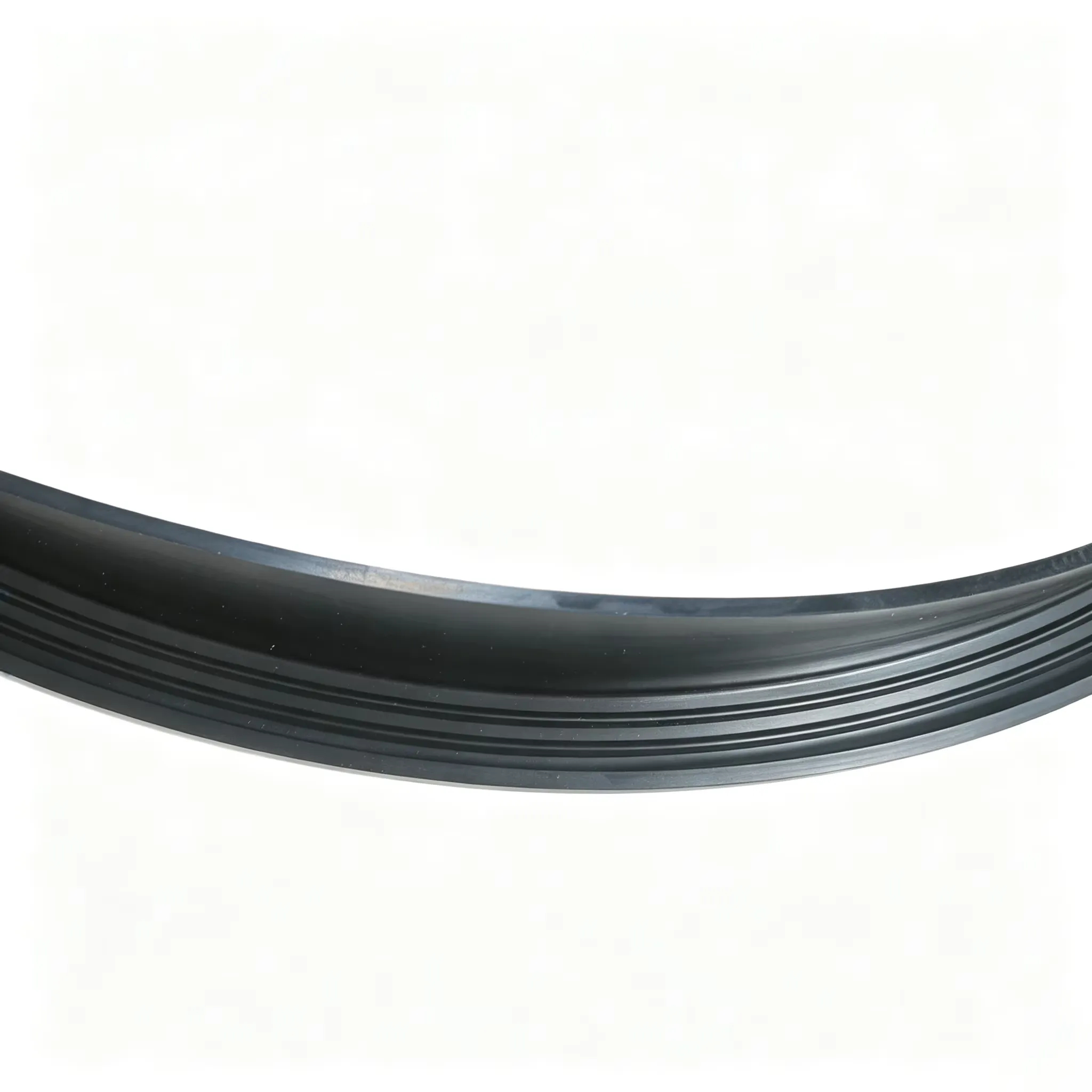

واشر یقه ای سفارشی Manway - چند-درزگیر دریچه فلنج دار آجدار و L-واشر لاستیکی شکل برای مخازن ذخیره سازی OEM
واشرهای استاندارد{0}پروفایل مسطح اساساً برای کاربردهای آب بندی راهروی با قطر بزرگ- و درب منهول در مخازن ذخیره، مخازن تحت فشار و مخازن واکنش ناکافی هستند. یک واشر تخت کاملاً متکی به پیش-بار یکنواخت پیچ در سرتاسر صفحه نشیمن حلقوی کامل - است که به گشتاور پیچ بسیار بالا و صافی فلنج دقیق برای دستیابی به نشتی-آزمون آزاد نیاز دارد. هر گونه نقص صفحه فلنج، شل شدن بار پیچ، یا چرخه حرارتی بلافاصله به کاهش فشار آب بندی موضعی و نشت رسانه ترجمه می شود.واشر یقه سفارشی Manway(همچنین مشخص شده استآب بند منهول فلنج دار, واشرهای چند-آجدار مانوی، یاواشر منهول لاستیکی L-با دامن) مجموعه‌های آب‌بندی الاستومری دقیق-قالب‌بندی‌شده-یک تکه‌ای هستند که سه مکانیسم آب‌بندی یکپارچه را در یک جزء ترکیب می‌کنند: یقه/دامن عمودی برای خود-محافظت از گردن، یک صفحه درزگیر چند-آجدار برای فشار موضعی بالا در تماس با پیچ و مهره‌ای صاف{4} یکپارچگی ساختاری
در بهترین مهر، ما یکدارای گواهینامه ISO 9001 و TÜVکارخانه OEM بابیش از 20 سالتخصص در قالب گیری لاستیک دقیق، متخصص در-قطر بزرگ قطعات آب بندی سفارشی. ما تولید می کنیمواشر یقه 100٪ سفارشی manwayاز نقشه های بعدی شما - در اندازه های سوراخ ازØ300 میلی متر تا Ø800 میلی مترو فراتر از آن - به عنوان یک تکه فلاش-تکه رایگان به قالب گیری می شودتلورانس های قالب گیری دقیق RMA A2. ما نمرات بکر NBR، EPDM و ترکیبات تخصصی را که با سازگاری رسانه ذخیره شده شما مطابقت دارند، فرموله می کنیم. تمام تولیدات تحت تایید می شوندAQL دقیق 0.25/0.40، با مستندات کامل مطابقت مواد و PPAP سطح 3 در صورت درخواست موجود است.
سه مکانیسم آب بندی یکپارچه در یک قطعه قالبی
بر خلاف یک واشر تخت ساده،واشر یقه manwayسه عملکرد مهندسی مجزا را ادغام می کند که به طور همزمان برای دستیابی به آب بندی قابل اعتماد و کم{0}}پیچ-روی روکش های راهرو با قطر بزرگ-کار می کنند:
یقه عمودی / دامن - خود-محافظت مکان و گردن
آستین دامن داخلی عمودی به طور محکم به دور دیواره یقه مانوی یا لبه فلنج روکش - می‌پیچد که در حین نصب روکش منهول، واشر را مرکزیت خودکار و ضد چرخش قرار می‌دهد. به طور همزمان، دامن از لبه گردن فلزی لخت در برابر خوردگی مستقیم، ساییدگی و حمله شیمیایی از محیط داخلی و محیط خارجی محافظت می کند.
صفحه آب بندی متحدالمرکز چند-آجدار
برآمدگی‌های چندگانه هم‌مرکز میکرو{0}}روی صفحه نشیمنگاه صاف، خط‌های مستقل-خط مهر و موم تماس را تحت فشرده‌سازی پیچ ایجاد می‌کنند. هر دنده پیچ را از قبل بار-در عرض تماس باریک - متمرکز می‌کند و فشار واسط محلی بسیار بالایی را از گشتاور کلی پیچ ایجاد می‌کند. حتی اگر یک ناحیه دنده به دلیل نقص صفحه فلنج به خطر بیفتد، دنده های باقی مانده مانع مهر و موم هرمتیک را حفظ می کنند.
چمفر پلکانی - ضد-یکپارچگی ساختاری اکستروژن
انتقال شعاع صاف بین دامن عمودی و صفحه افقی نشیمنگاه، تنش بار فشاری پیچ را در سطح مقطع وسیعی-منطقه مقطعی - توزیع می‌کند و از اکستروژن موضعی لاستیک یا جریان سرد-در دامن-به{4}روی اتصالات تحت فشار{5} طولانی مدت جلوگیری می‌کند. ضخامت دیواره یکنواخت در سرتاسر بدنه قالب‌گیری شده، بازیابی الاستیک ثابت را پس از چرخه فشار و عملیات باز کردن/آب بندی مجدد منهول تضمین می‌کند.
تنظیمات متقاطع{0} و گزینه‌های ابعادی سفارشی
بهترین تولید کنندگان سیلواشر یقه manwayدر چهار-پیکربندی استاندارد مقطعی - که همگی به صورت مجموعه‌های قالب‌گیری تک‌تکه‌ای برای طراحی ابعادی دقیق شما تولید می‌شوند:
واشر یقه L شکل استاندارد
نمایه مقطع L- کلاسیک با دامن داخلی عمودی و صفحه فلنج نشیمنگاهی افقی. سطح آب بندی چند-آجدار روی سطح افقی. به طور مستقیم بر روی فلنج های گردنی استاندارد یا لبه های پوششی قرار می گیرد. موجود در سوراخ داخلی Ø300 mm تا Ø800 mm. ارتفاع دامن 20-80 میلی متر؛ عرض صورت نشیمن 20 تا 50 میلی متر.
صورت آب بندی آجدار دو طرفه-
ویژگی‌های آب‌بندی چندگانه دنده‌ای که در هر دو وجه بالا و پایین فلنج نشیمنگاه افقی اعمال می‌شود - باعث ایجاد موانع آب‌بندی دوگانه به طور همزمان در برابر سطح نازل مخزن و سطح زیرین صفحه پوششی منه می‌شود. برای مخازن فشار قوی- یا ذخیره‌سازی رسانه‌های سمی/تهاجمی که به مناطق آب‌بندی اضافی نیاز دارند، مشخص شده است.
پوشش کامل- مهر و موم Manway با لب داخلی
دامن دراز تا زیر شانه یقه مانوی با یک لبه نگهدارنده به سمت داخل چرخانده شده در پایه - ایجاد یک یقه محکم-خود قفلی-که واشر را بدون چسب در هنگام برداشتن روکش منهول و{4} نصب مجدد در موقعیت خود نگه می دارد. افت واشر-و موقعیت نادرست{7}}روی راهروهای شناور بالای سر یا شیبدار را حذف می‌کند.
واشر غیر دایره ای / بیضی شکل Manway
نمایه حفره‌ای بیضوی، مستطیلی یا مستطیلی برای دهانه‌های غیر استاندارد دسترسی راهرو. همان -دامن L شکل و هندسه صورت چند آجدار مانند طرح‌های دایره‌ای، که دقیقاً بر اساس طراحی ابعادی غیر دایره‌ای شما ساخته شده‌اند. برای منهول‌های تانکر ریلی، دریچه‌های دسترسی به مخازن باری دریایی، و دهانه‌های غیراستاندارد کشتی‌های صنعتی قدیمی.
انتخاب ترکیب الاستومر - ماتریس سازگاری رسانه
انتخاب صحیح ترکیب الاستومری برای aواشر manwayبسیار مهم است - دامن داخلی و صورت نشیمنگاه در تماس مداوم مستقیم با بخار رسانه و مایع ذخیره شده است. ترکیب مطابق با محتویات مخزن خود را مشخص کنید:
| مرکب | دما محدوده | سازگاری رسانه ها | برنامه مخزن / کشتی معمولی |
|---|---|---|---|
| نیتریل NBR | -30 درجه تا +110 درجه | روغن های نفتی، دیزل، روغن های معدنی، هیدروکربن های آلیفاتیک، روغن های روان کننده؛ مقاومت در برابر تورم عالی در محیط پایه نفتی- | مخازن ذخیره نفت، مخازن روز دیزل، مخازن روغن روان کننده، مخازن فرآیند روغن معدنی |
| EPDM | -45 درجه تا +135 درجه | آب، بخار، اسیدهای رقیق، قلیایی های رقیق، خنک کننده های گلیکول، ازن؛ برای روغن های نفتی مناسب نیست | مخازن ذخیره آب، مخازن دوز مواد شیمیایی، راکتورهای پوشش بخار، کاربردهای تماس آب غذا |
| نئوپرن CR | -35 درجه تا +120 درجه | آب دریا، پاشش متوسط روغن، مبرد، ازن؛ ذاتاً-دفع شعله | مخازن بار دریایی، منهول کشتی های تبرید، مخازن ذخیره سازی منطقه خطر آتش- |
| فلورالاستومر FKM | −15 درجه تا +200 درجه | اسیدهای غلیظ، حلال های معطر، مواد شیمیایی تهاجمی، روغن های داغ؛ حداکثر سد شیمیایی | مخازن ذخیره‌سازی کارخانه‌های شیمیایی، مخازن حلال، منهول‌های راکتور دارویی، مخازن{0}}در دمای بالا |
| غذا-درجه EPDM / سیلیکون VMQ | −۵۰ درجه تا +200 درجه | آب آشامیدنی، محصولات غذایی، لبنیات، نوشیدنی ها، مایعات دارویی؛ گریدهای سازگار با FDA 21 CFR | سیلوهای ذخیره مواد غذایی، مخازن فرآوری لبنیات، مخازن ذخیره سازی نوشیدنی، منهول های راکتور دسته ای دارویی |
ابزار قالب با قطر بزرگ و بازرسی دقیق RMA A2
قالب گیری یک قطر-بزرگواشر یقه manwayبه‌عنوان یک قطعه بدون درز، چالش‌های مهندسی ابزار و فرآیند قابل‌توجهی را ارائه می‌کند: حفظ جریان ترکیبی یکنواخت در یک حفره حلقوی بزرگ، دستیابی به ارتفاع دنده ثابت در سراسر محیط کامل، و کندن قالب عمودی بدون پارگی یا اعوجاج. فروشگاه قالب با قطر بزرگ و اختصاصی Best Seal، ابزارهای فشرده سازی چند صفحه ای سفارشی را با سطوح جداکننده زمین دقیق-می سازد.تلورانس های قالب گیری دقیق RMA A2- دستیابی به ثبات ارتفاع دنده در ± 0.1 میلی متر و تمرکز حفره در 0.3 ± میلی متر در اندازه های سوراخ تا Ø800 میلی متر. پر کردن حفره با کمک خلاء{5}}از گیر افتادن هوا در هندسه دنده جلوگیری می کند. تمام دسته های تولیدی از نظر پروفیل دنده، عمود بودن دامن، قطر سوراخ، صافی سطح نشیمنگاه و سختی ترکیب بازرسی می شوند. نمونه اولیه-نمونه مقاله در داخل تحویل داده می‌شود10 تا 14 روز کاریرسید نقشه تایید شده
مخزن ذخیره سازی، مخزن تحت فشار و برنامه های کاربردی Manway صنعتی
★┊ قابل اعتماد بزرگ-درزبندی Manway با قطر در تمام صنایع فرآیندی
سفارش ماواشر یقه manwayومهر و موم منهول فلنج دار چند-به سازندگان مخزن، سازندگان کشتی و پیمانکاران تعمیر و نگهداری در سراسر صنایع فرآیندی جهانی عرضه می شود:
- ◌ ذخیره سازی نفت و سوخت:واشرهای یقه ای NBR Manway روی مخازن ذخیره نفت، مخازن روز گازوئیل، مخازن ذخیره روغن روان کننده و مخازن ته نشینی نفت کوره - سازگاری کامل با هیدروکربن های نفتی بالا-.
- ◌ فرآوری شیمیایی و دارویی:مهر و موم های چند آجدار FKM یا EPDM روی مخازن راکتور شیمیایی، مخازن ذخیره حلال، راکتورهای دسته ای دارویی و تجهیزات فرآیند رسانه تهاجمی.
- ◌ غذا، نوشیدنی و لبنیات:واشرهای یقه یقه سیلیکونی با استاندارد FDA-در سیلوهای نگهداری مواد غذایی از جنس استنلس استیل، مخازن پردازش لبنیات، مخازن تخمیر نوشیدنی و تجهیزات فرآیند سازگار با CIP/SIP-.
- ◌ تصفیه آب و فاضلاب:واشر منهول L شکل EPDM در مخازن ذخیره آب آشامیدنی، مخازن هاضم تصفیه فاضلاب، مخازن دوز مواد شیمیایی، و حوضچه های یکسان سازی فاضلاب.
- ◌ تانکرهای دریایی و ریلی:مهر و موم های CR یا NBR بیضی شکل/مطوط راهرو بر روی واگن های تانکر ریلی، خودروهای تانکر جاده ای، و مخازن باری دریایی - نمایه های غیر دایره ای سفارشی در دسترس طراحی سازنده کشتی.
انطباق و مدیریت کیفیت
بهترین بیانیه کارخانه OEM Seal:1. مرکز تولید دارای گواهی ISO 9001 و TÜV با 20+ سال تخصص در قالب‌گیری لاستیک با قطر بزرگ-.2. واشرهای یقه ای منفرد قالب گیری فشرده تک تکه با تلورانس های دقیق RMA A2 - سوراخ Ø300 میلی متر تا Ø800 میلی متر و بیشتر.3. کتابخانه ترکیبی: NBR، EPDM، CR، FKM، VMQ - مطابق با RoHS، REACH و Prop 65؛ نمرات مطابق با FDA 21 CFR{14}}در دسترس است. 4. ثبات ارتفاع دنده ± 0.1 میلی متر؛ تمرکز حفره ± 0.3 میلی متر؛ عمود بودن دامن در CMM برای هر نمونه اولیه تأیید شده است. پروتکل کیفیت سختگیرانه AQL 0.25/0.40. اسناد PPAP سطح 3 و برگه های داده مواد در صورت درخواست ارائه می شود.
واشر یقه Manway - سؤالات متداول
❓ چرا یک واشر یقه manway از واشر تخت استاندارد در منهول‌های{0}}قطر بزرگ بهتر عمل می‌کند؟
یک واشر تخت استاندارد نیاز به بارگیری یکنواخت پیچ بالا{{0} در کل ناحیه تماس حلقوی دارد تا نشت-آب بندی آزاد - در یک راهرو با قطر- بزرگ ایجاد شود که این نیاز به گشتاور کل پیچ و مهره بسیار زیاد و سطوح جفت شونده کاملاً صاف دارد. راواشر یقه ای چند-آجدارهمان بار پیچ را در چندین ناحیه تماس باریک دنده متمرکز می کند و فشار رابط موضعی بسیار بیشتری را از همان گشتاور کل پیچ ایجاد می کند. یقه عمودی به طور همزمان- واشر را در مرکز قرار می‌دهد و از گردن راهرو محافظت می‌کند، و از بین بردن موقعیت نادرست واشر - که علت مکرر نشتی در حین تعمیر و نگهداری معمول است-درزبندی مجدد.
❓ حداکثر قطر سوراخی که می توانید در یک قطعه قالب بزنید چقدر است؟
پرس‌های قالب‌گیری فشاری با قطر بزرگ-و ابزار چند صفحه‌ای ما تک‌تکه را فعال می‌کنند-واشر یقه manwayتاسوراخ داخلی Ø800 میلی متربه عنوان یک قابلیت تولید استاندارد. برای اندازه‌های حفره بیش از Ø800 میلی‌متر، ما راه‌حل‌های ابزارسازی سفارشی را بر اساس پروژه ارزیابی می‌کنیم - لطفاً نقشه ابعادی خود را برای ارزیابی امکان‌سنجی و قیمت ابزار ارائه کنید.
❓ آیا می توانید واشرهای منهول برای دهانه های منهول غیر دایره ای (بیضی یا مستطیلی)- تولید کنید؟
بله. ما به طور منظم تولید می کنیمواشر منهول لاستیکی L-در پروفیل‌های حفره‌ای بیضوی، مستطیلی و مستطیلی برای واگن‌های تانکر ریلی، تانکرهای جاده‌ای، دریچه‌های محموله‌های دریایی، و کشتی‌های صنعتی قدیمی غیر-دریچه‌های راهروی استاندارد. همان ویژگی‌های چند-آب‌بندی دنده‌ای و دامن عمودی در طرح‌های غیر دایره‌ای - که با دقت RMA A2 برای طراحی دقیق دوبعدی شما قالب‌گیری شده‌اند، گنجانده شده‌اند.
❓ زمان سرب برای ابزار واشر یقه manway سفارشی و نمونه اولیه چقدر است؟
تمام ابزارهای قالب توسط ابزارسازان خود ما-ماشینکاری شده و در داخل خانه- آسیاب شده است. اولین مقاله سفارشی-واشر یقه manwayنمونه اولیه در داخل تحویل داده می شود10 تا 14 روز کاریاز دریافت نقشه های ابعادی تایید شده، همراه با گزارش های بازرسی کامل ابعادی CMM، نتایج تست سختی ترکیب، و برگه های داده مواد.
